Specyfikacje statku

Wszystkie wymiary, wyposażenie i szczegóły techniczne statku Atyla

Podstawowe dane

Nazwa okrętu
Atyla
Typ statku

Historyczny szkuner dwumasztowy typu topsail

Państwo bandery

Hiszpania

Port macierzysty
Portugalia (Biscay, Basque Country, Spain)
Znak wywoławczy

EA8898

Numer rejestracyjny

2° BI-3-1-23

MMSI

224001900
Operator

Międzynarodowa Fundacja Okrętów Szkolnych Atyla

Adres rozliczeniowy operatora

Ramón de la Sota Kaia 1, 48011 Bilbao (Hiszpania)
Numer VAT

G87697314

Informacje o budowie

Data uruchomienia
15 maja 1984 r
Lokalizacja startowa
Lekeitio, Kraj Basków, Hiszpania
Miejsca budowy
– Vinuesa, Soria (Hiszpania): Wykonanie wielu elementów drewnianych (głównie do wnętrz).
– Lekeitio, Vizcaya (Hiszpania): Konstrukcja kadłuba i pokładu. Montaż końcowy.
– Bilbao, Vizcaya (Hiszpania): Montaż silnika i sprzętu elektronicznego.

Pomiary

Długości

Ogólnie łącznie z bukszprytem itp.

31,0 metrów

Na certyfikacie statku

22,8 metra

Między pionami (BPP lub LBP)
19,0 metrów
Belka
7,0 metrów
Szkic z przodu
2,0 metry
Zanurzenie rufowe (zanurzenie maksymalne)
3,0 metry
Przeciąg powietrza
25,0 metrów nad poziomem wody
Tonaż brutto
100,88 BRT

Możliwości i wyposażenie na imprezy

Zdolność prawna do dnia trips i wydarzeń
80 osób
Pojemność na dłuższym trips
24 osoby

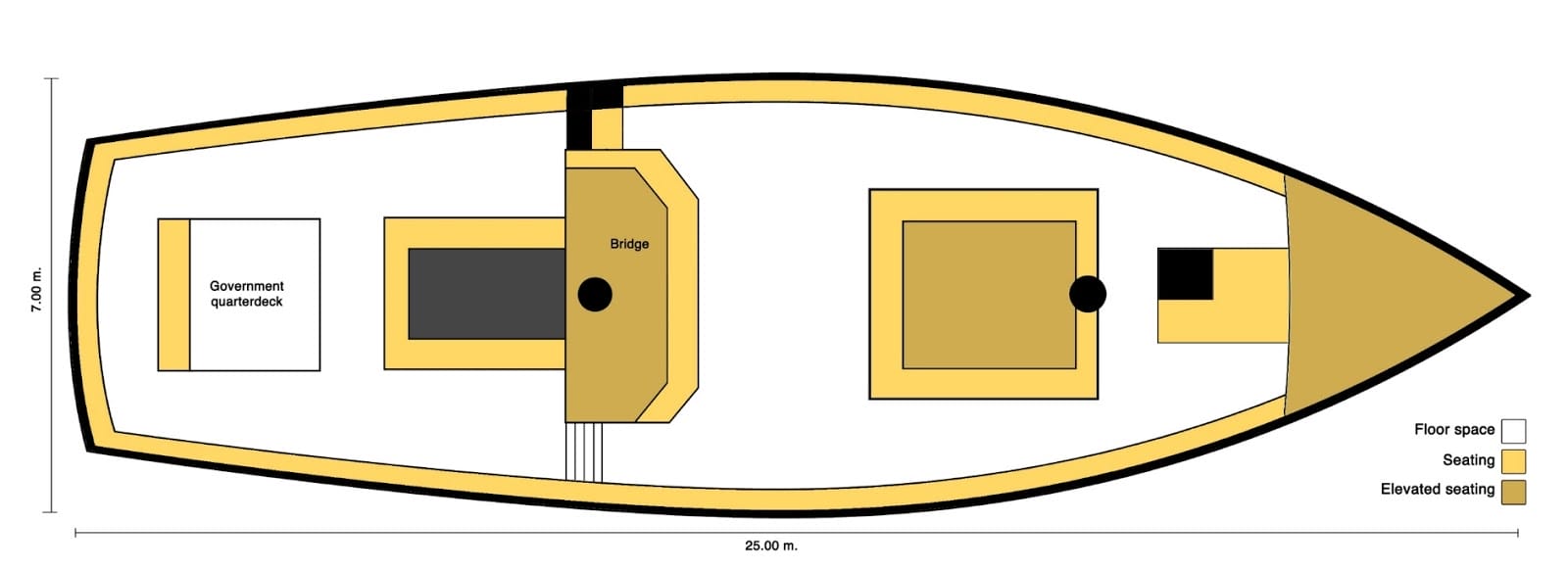

Rozmiar pokładu
150 m2
Oświetlenie na pokładzie
Światła LED do oświetlania całego pokładu i olinowania
Nagłośnienie na pokładzie
Przenośny głośnik 500V z 2 mikrofonami
Pojemność pokładu
– 80 osób siedzących
– Miejsce dla ponad 120 osób stojących
Wyposażenie pokładu
– Markizy do zakrycia w przypadku deszczu
– Bar z lodówką na mostku (na poziomie pokładu)
– Toaleta poziom niżej (zaledwie 3 schodki w dół)
Wydarzenia wewnątrz (wewnątrz)
Salon na statku może być wykorzystywany do organizacji imprez. Zobacz szczegóły w sekcji wnętrza i kabiny.

Szczegóły dotyczące cumowania (dokowania)

Wejścia przez dolny pokład
Na wysokości 1,55 i 1,90 m nad poziomem wody
Wejścia przez górny pokład
Na wysokości 2,19 i 2,90 m nad poziomem wody

Najwyższy punkt mocowania przejścia

Na wysokości 3 metrów nad poziomem wody na dachu mostu (1,6 metra od burty statku)

Przejścia

Aluminiowy trap teleskopowy o długości od 3 do 5 metrów

Trap Wood & Inox, długość 2 metry

Najwyższy dopuszczalny dok z obecnym trapem

7,4 metra nad poziomem wody

Połączenia elektryczne (do zasilania z lądu)

Główne połączenie:
• Prąd: 32 A
• Napięcie: 400 V AC (~)
• Częstotliwość: 50 – 55 Hz
• Połączenie: 5 POL – 6H; 32A (3F, N, GND) męski
• Kabel: 5×4 EURO CYKY (długość 15 metrów)

Alternatywne połączenie:
• Prąd: 16A
• Napięcie: 230 V AC (~)
• Częstotliwość: 50 – 55 Hz
• Połączenie: 3 POL – RS 023K męskie
• Kabel: 3×4 EURO CYKY (długość 15 metrów)

Pojemność świeżej wody
1500 litrów + ekspres do świeżej wody o wydajności 24 litrów na godzinę
Ujęcie słodkiej wody: Średnica otworu
2,54 cm (1”)
Pojemność diesla
6000 litrów
Wlot oleju napędowego: Średnica otworu
3,81 cm (1,5 cala)
Wydajność ścieków
2000 litrów
Odprowadzanie ścieków: Średnica otworu
3,81 cm (1,5 cala)
Odprowadzanie ścieków: Odległość od otworu do zbiornika
2,5 metra

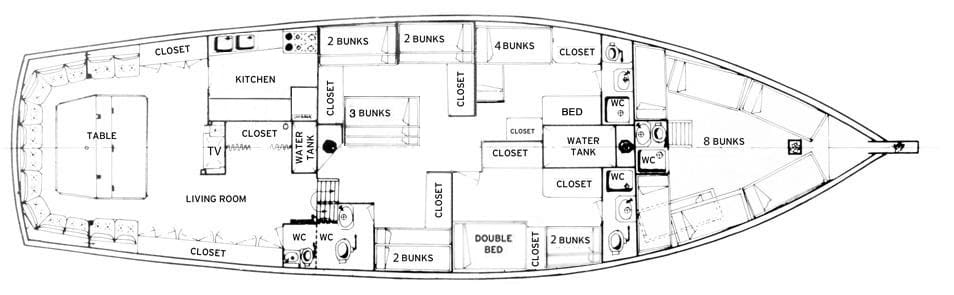

Wnętrza i kabiny

Salon
– Rozmiar: 38m2
– Miejsca siedzące dla 24 osób
– Telewizor 60″ z możliwością podłączenia do komputera PC/Mac
– Duża tablica do zakrycia telewizora
Kuchnia
– ±7 metrów kwadratowych
– Kuchenka z 3 palnikami przemysłowymi, piekarnikiem, mikrofalówką, lodówką, zamrażarką skrzyniową.
– 2 zlewozmywaki o wymiarach przemysłowych
– 3 krany z wodą (woda morska do mycia, słodka do płukania i filtrowana do picia).
Domki
– Kabina główna: 9 koi
– Lewa kabina: 5 koi
– Kabina kapitańska: 3 koje
– Kabina inżyniera: 1 koja
– Kabina dziobowa: 8 koi
– Ogrzewanie elektryczne we wszystkich kabinach
– Indywidualna lampka do czytania i gniazdko elektryczne na każdym łóżku.
Toalety i prysznice
– 4 łazienki przy kabinach, w tym 3 z prysznicem (we wszystkich toalety z pompą)
– 1 łazienka obok salonu, z jedną toaletą (automatyczna, bez pompy) i jednym „pissoir”
– Umywalki we wszystkich łazienkach
– Ciepła bieżąca woda we wszystkich umywalkach i prysznicach

Żagle

Całkowita powierzchnia żagla
410 m2
Lista żagli
Latający fok, fok zewnętrzny, fok wewnętrzny, żagiel leśny górny, sztaks, żagiel kursowy (czarny), żagiel górny (czarny), żagiel górny, żagiel główny
Rodzaj manewru
Klasyczne ręczne manewrowanie (w razie potrzeby można również użyć wyciągarki kotwicznej)

Ręcznie wykonane elementy drewniane (i użyte drewno)

Ramy i konstrukcje wewnętrzne
Dąb
Kil
Iroko
Belki
Iroko
Wewnętrzna skóra
Sosna zwyczajna
Zewnętrzna skóra
Makore & Iroko
Główny maszt i główny maszt szczytowy
Iroko
Maszt przedni i maszt przedni
Iroko
Mniejsze części olinowania
Daglezja, Iroko i Sosna Zwyczajna
Wyposażenie wnętrz
Sapele & Iroko

Maszyneria

Główny silnik
Model
DOOSAN L136TI
Moc
230 KM (169 kW)
Skrzynia biegów
3 do 1
Śmigło
Składany 4-łopatowy (1 metr średnicy) + Zapasowe śmigło
Autonomia
360 godzin przy mocy 75%
Maksymalna prędkość przy użyciu tylko silnika
7 węzłów przy mocy 75%, 9 węzłów przy mocy 100%
Generator
Model
Vetus M4.15
Moc
24,6 kW (33 KM)
Maksymalna prędkość obrotowa
3600
Opcje wyjścia
380v i 220v

Sprzęt bezpieczeństwa

• Kotwica halowa 150kg z łańcuchem 100m + elektryczna wciągarka kotwiczna + 2 zapasowe kotwice
• 2 pompy trójfazowe do spulchniania
• 1 trójfazowa pompa pożarnicza + 1 niezależna pomocnicza pompa pożarowa z silnikiem Diesla
• 2 tratwy ratunkowe dla 25 osób każda do żeglugi oceanicznej + 1 tratwa ratunkowa dla 30 osób do żeglugi przybrzeżnej
• 100 kamizelek ratunkowych + 26 kombinezonów ratunkowych
• Koło ratunkowe z linką i światłami zgodne z przepisami międzynarodowymi
• 1 miotacz linek + sprzęt rakietowy i flarowy SOLAS kat. 1 i 2
• Radar Responder + radiolatarnia + krótkofalówki GMDSS
• Apteczka kategorii A
Kompletny sprzęt przeciwpożarowy
Gaśnice
Automatyczny obwód nieszkodliwego gazowego systemu gaśniczego
Aparatura oddechowa
Sprzęt ochrony osobistej (PPE)

Sprzęt nawigacyjny

• Inmarsat C
• AIS
• Navtex
• Radar z ploterem (FURUNO)
• UKF/DSC
• MF/DSC
• Latarnia radiowa
• Dźwięk żeglarski
• Mechaniczna kierownica
• Kompas
• Binnacle
• Anemometr
